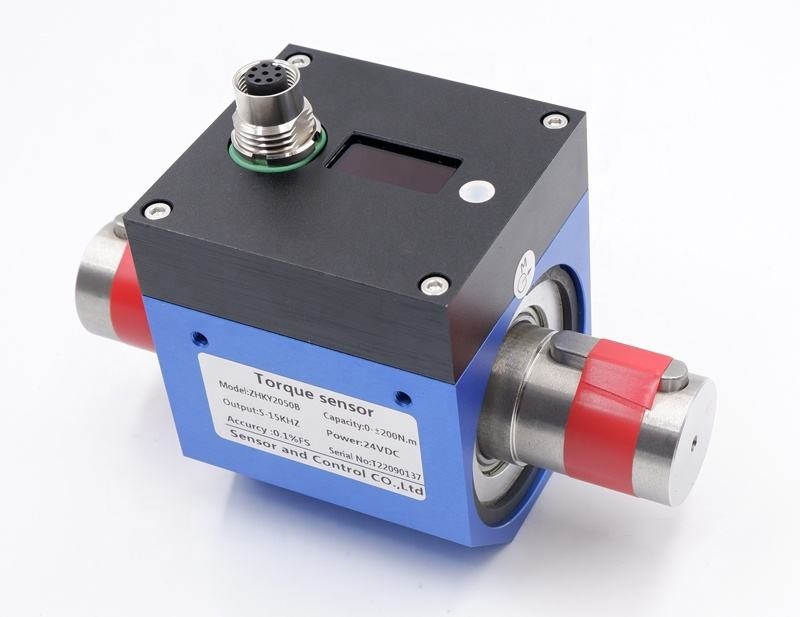

Sensor de binário de reação para calibração da chave de torque DST-02

Sensor de binário de reação para calibração da chave de torque DST-02

Modelo: DTS-02

Características:

1, O sensor de binário consiste num tensímetro e num circuito integrado com alta precisão e desempenho estável.

2, Com excelente estabilidade a longo prazo

3, com ligação de chave em ambas as extremidades

4, NTipo de contacto, sem desgaste, velocidade máxima de 8000 RPM

Especificação técnica:

Dimensões: mm

Dimensão da ranhura da chave: LxDxW 22x3,5x6mm

1Área de aplicação

O sensor de binário dinâmico da série DTS é um dispositivo de medição preciso do binário e do consumo de energia mecânica.

1.1 Eletromotores, motores de motor, motores de combustão interna e outros equipamentos rotativos.

1.2 Ventilador, bomba de água, chave de torque

1.3 Trem, automóvel móvel, tractor, avião, navio, máquina de mineração

1.4 Sistema de reciclagem de água

1.5 Viscometro

1.6 Indústria de processamento

2Requisitos de instalação

2.1 Adequado tanto para instalação vertical como horizontal

2.2 Todos os equipamentos de carga, os sensores de binário e os equipamentos de potência devem ser instalados numa plataforma sólida para evitar vibrações excessivas, caso contrário, podem provocar leituras instáveis,reduzir a precisão ou até mesmo danificar o sensor de binário.

2.3 Utilização de um acoplamento elástico

2.4 Recomenda-se uma fixação flexível para a fixação da parte central do sensor de binário.

2.5 A tolerância de concentração dos equipamentos de carga, do sensor de binário e dos equipamentos de potência deve ser inferior a Φ0,05 mm.

3, Pasos de instalação

3.1 Confirmar a distância entre o equipamento de potência e o equipamento de carga com base no tipo de ligação do eixo e no comprimento do sensor de binário.Ajustar a distância entre a linha do eixo (do equipamento de potência e carga) e o plano de referência, certifique-se de que a coaxialidade entre eles é inferior a Φ0,03 mm, em seguida, fixar a energia e equipamento de carga no plano de dado.

3.2 Instalar acoplamento em cada eixo

3.3 Ajustar a distância entre o sensor de binário e o plano de referência, certificar-se de que a coaxialidade entre a sua linha de eixo e a linha de eixo do equipamento de potência e carga é inferior a Φ0,03 mm.Em seguida, fixar o sensor de binário no plano do dado.

3.4 Fixar a ligação, instalação concluída.

4Modos normais de instalação

4.1 Quando a velocidade for inferior a 300 RPM, sem rotação frequente no sentido dos ponteiros do relógio e no sentido anti-horário, pode ser utilizado algum objeto flexível para ligar o sensor de binário e impedir que ele gire.

4.2 Quando a velocidade for superior a 300 RPM, com rotação frequente no sentido dos ponteiros do relógio e no sentido anti-relógio, é necessária uma placa de fixação na parte dianteira e traseira do sensor de binário.Adicionar borracha de silício 2-3 mm no meio do sensor de binário e placa de fixação com 15% -20% quantidade de compressão para evitar que se torne ligação rígida.
