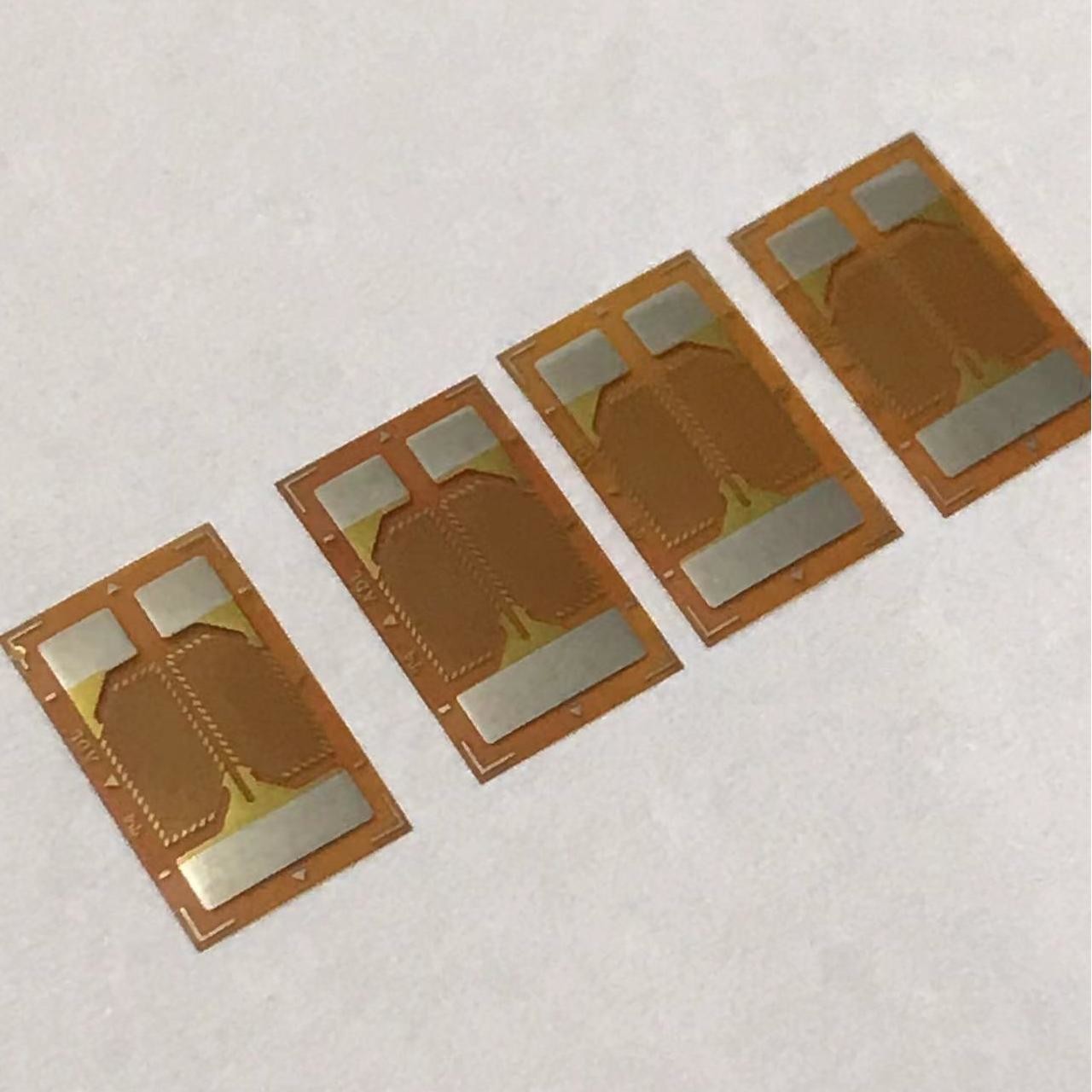

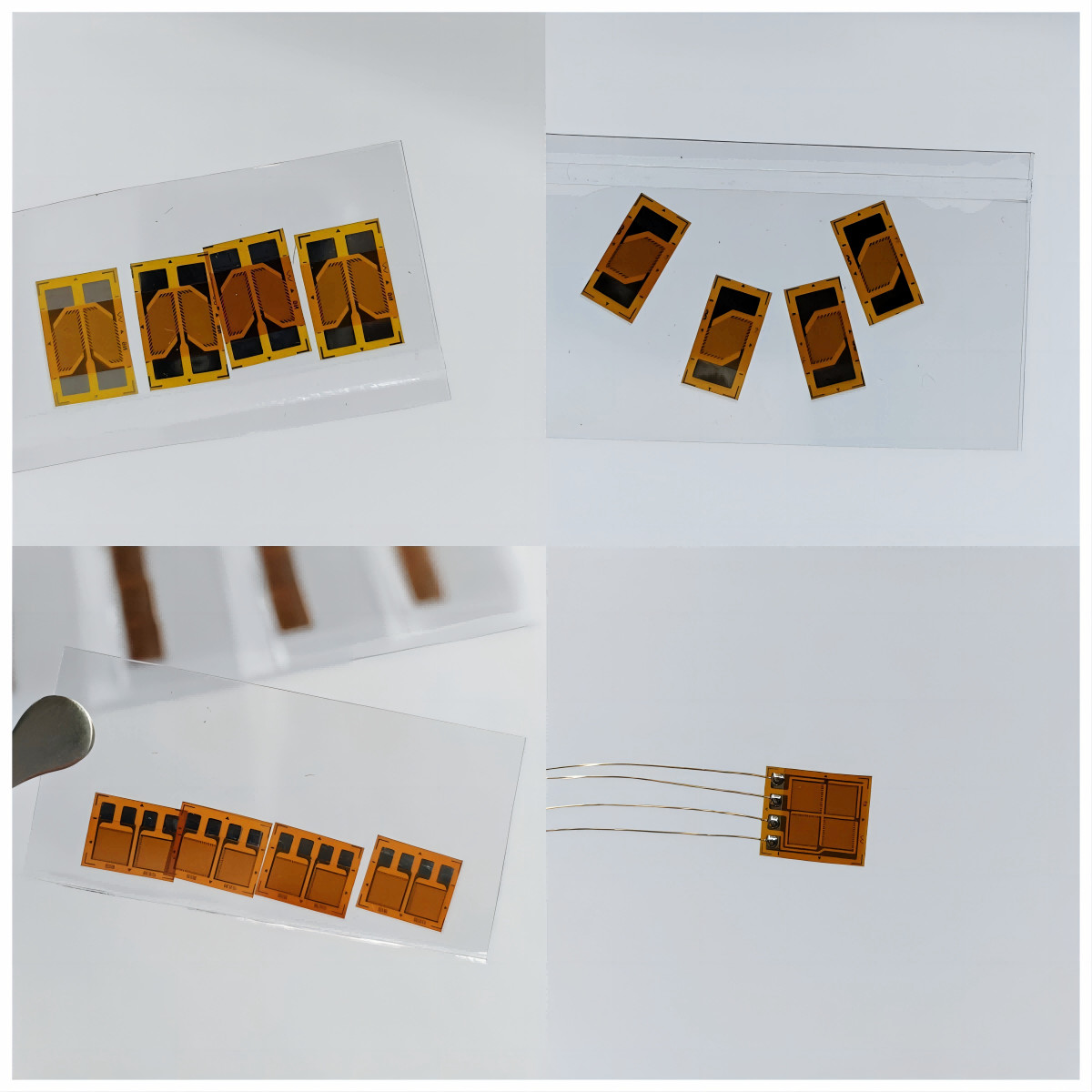

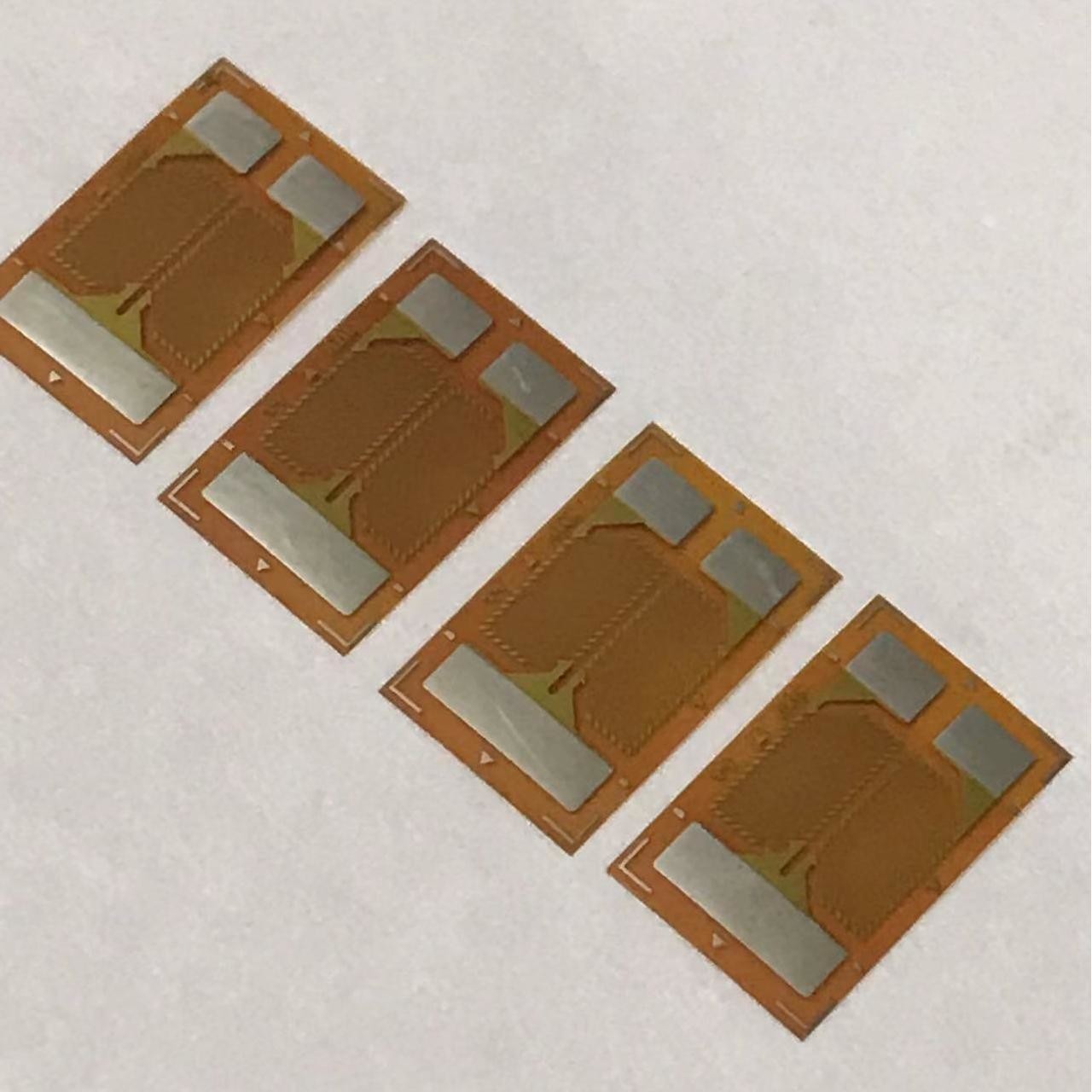

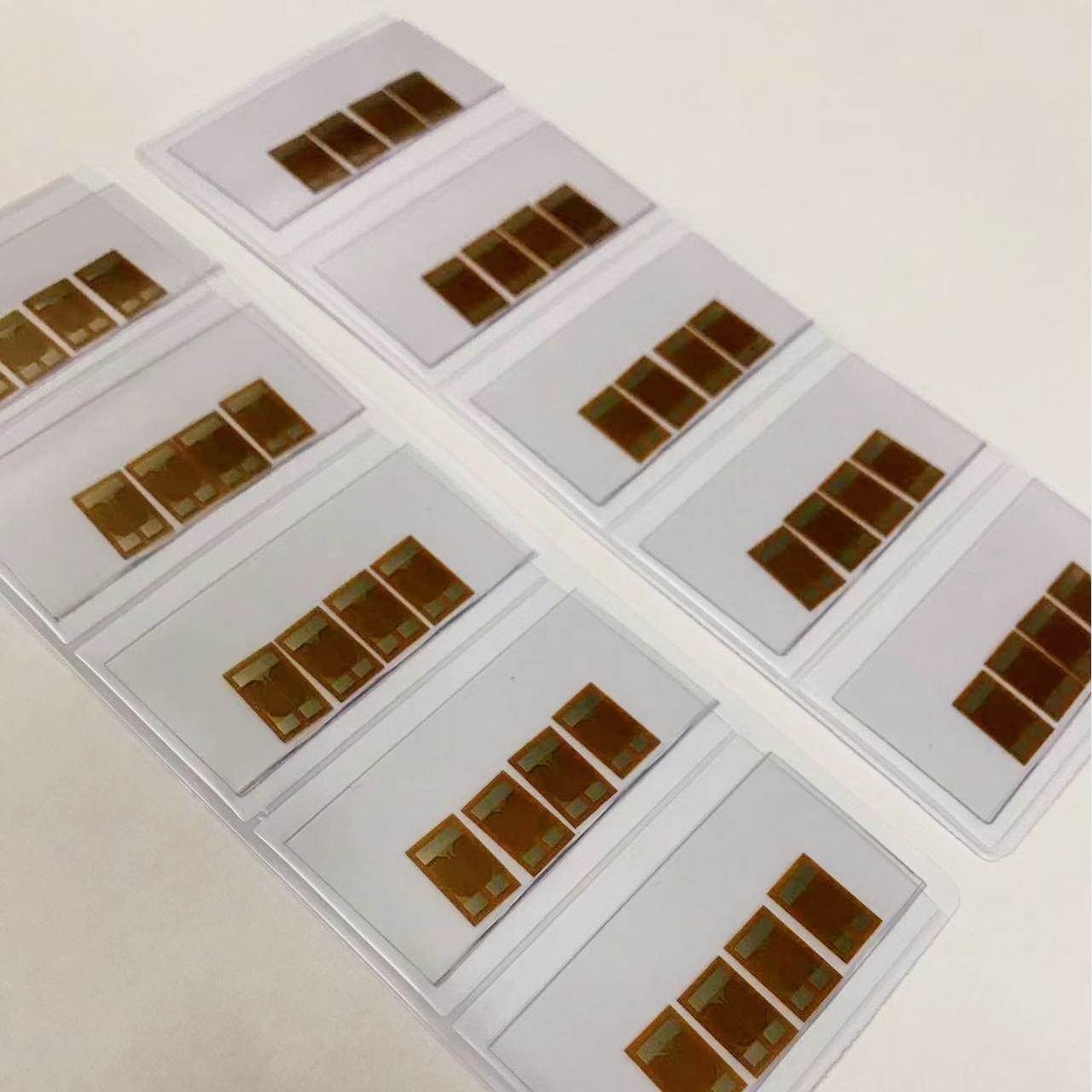

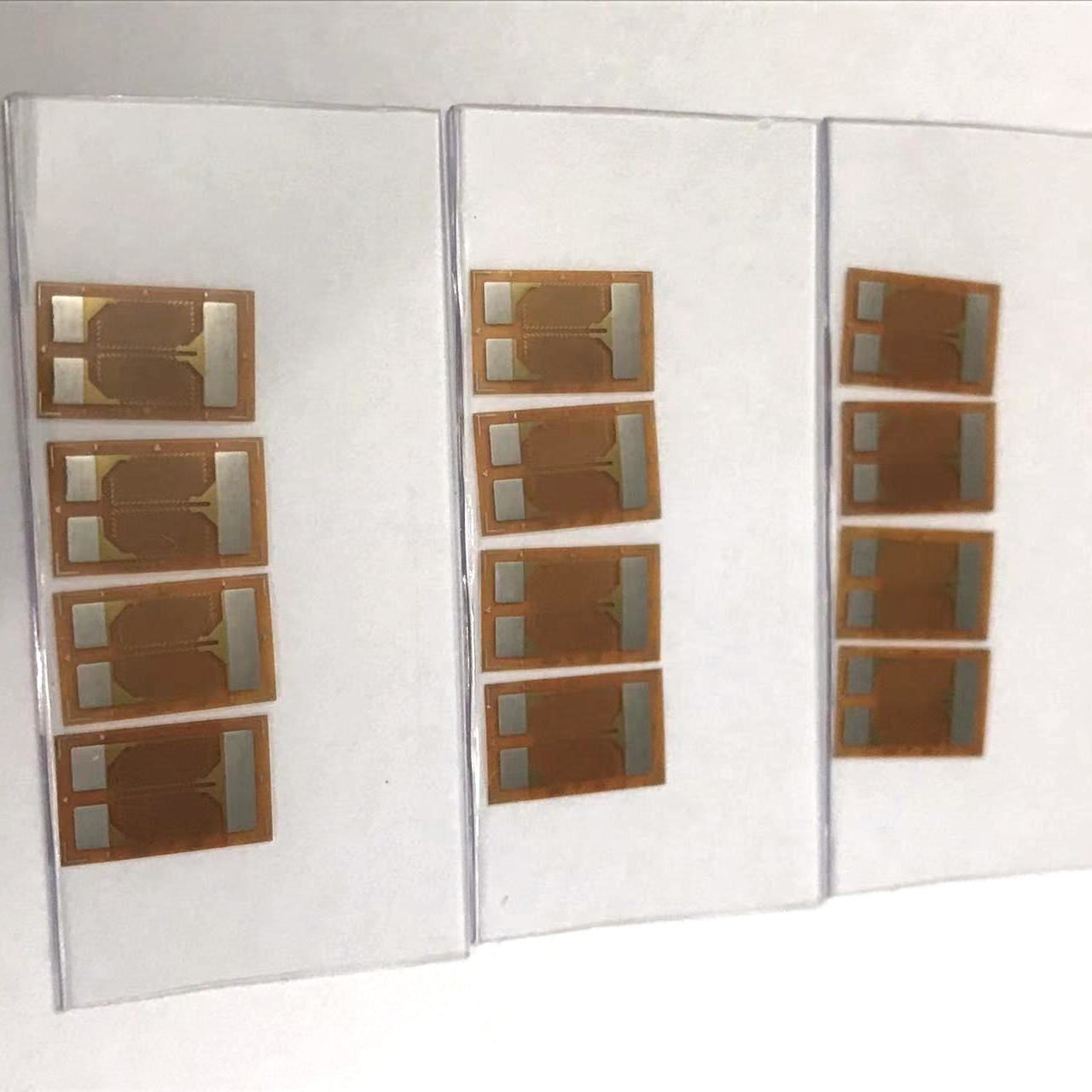

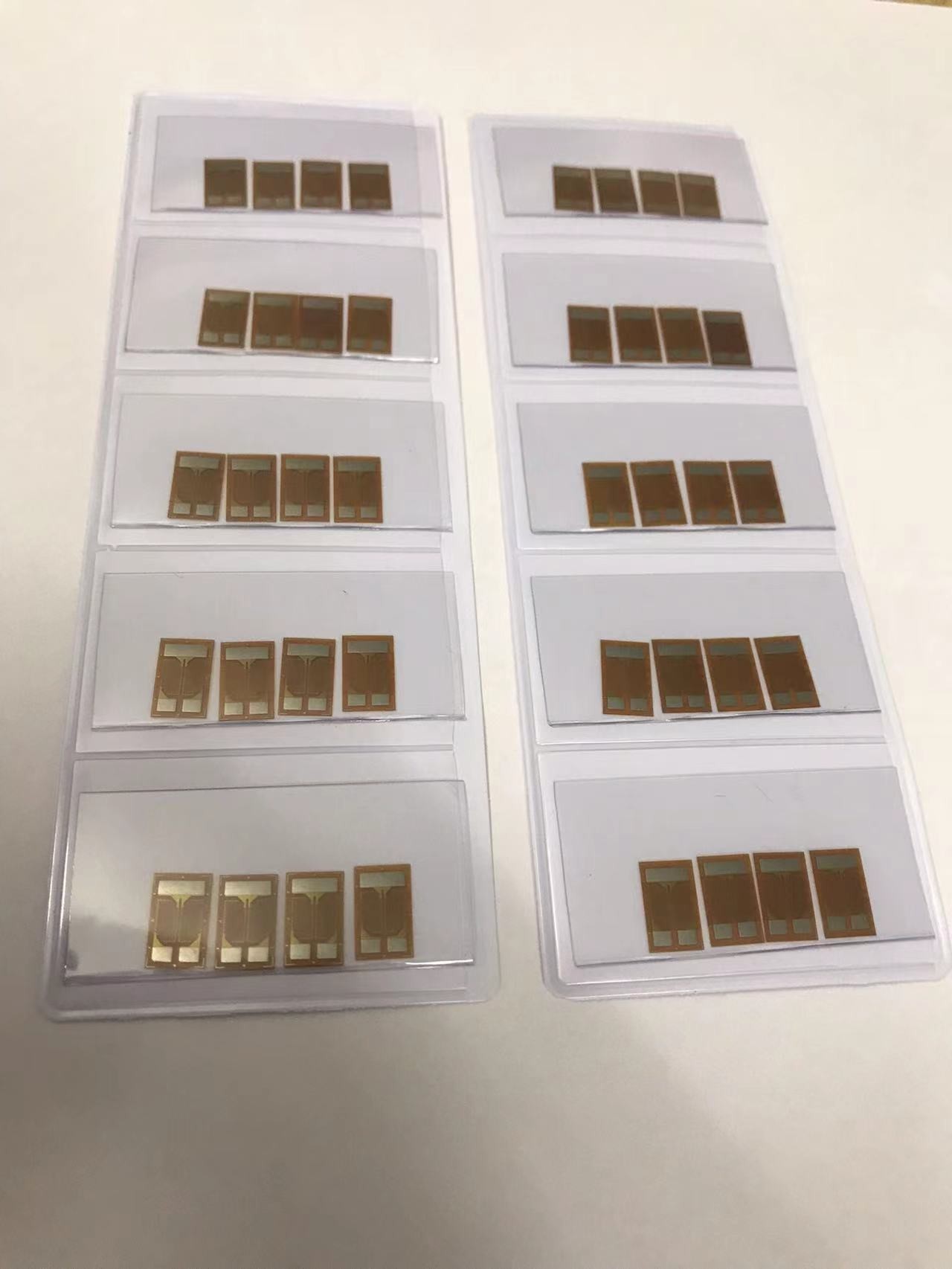

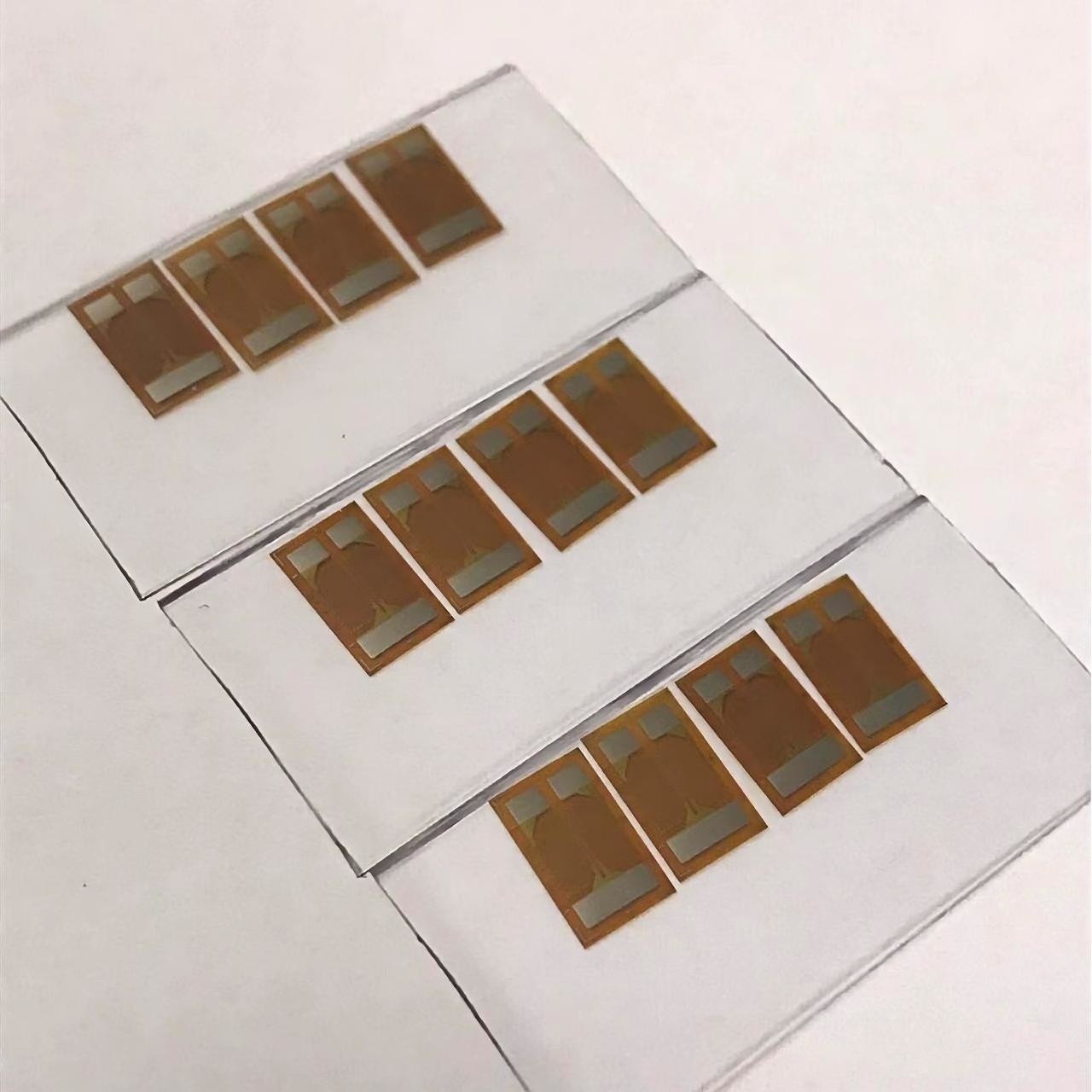

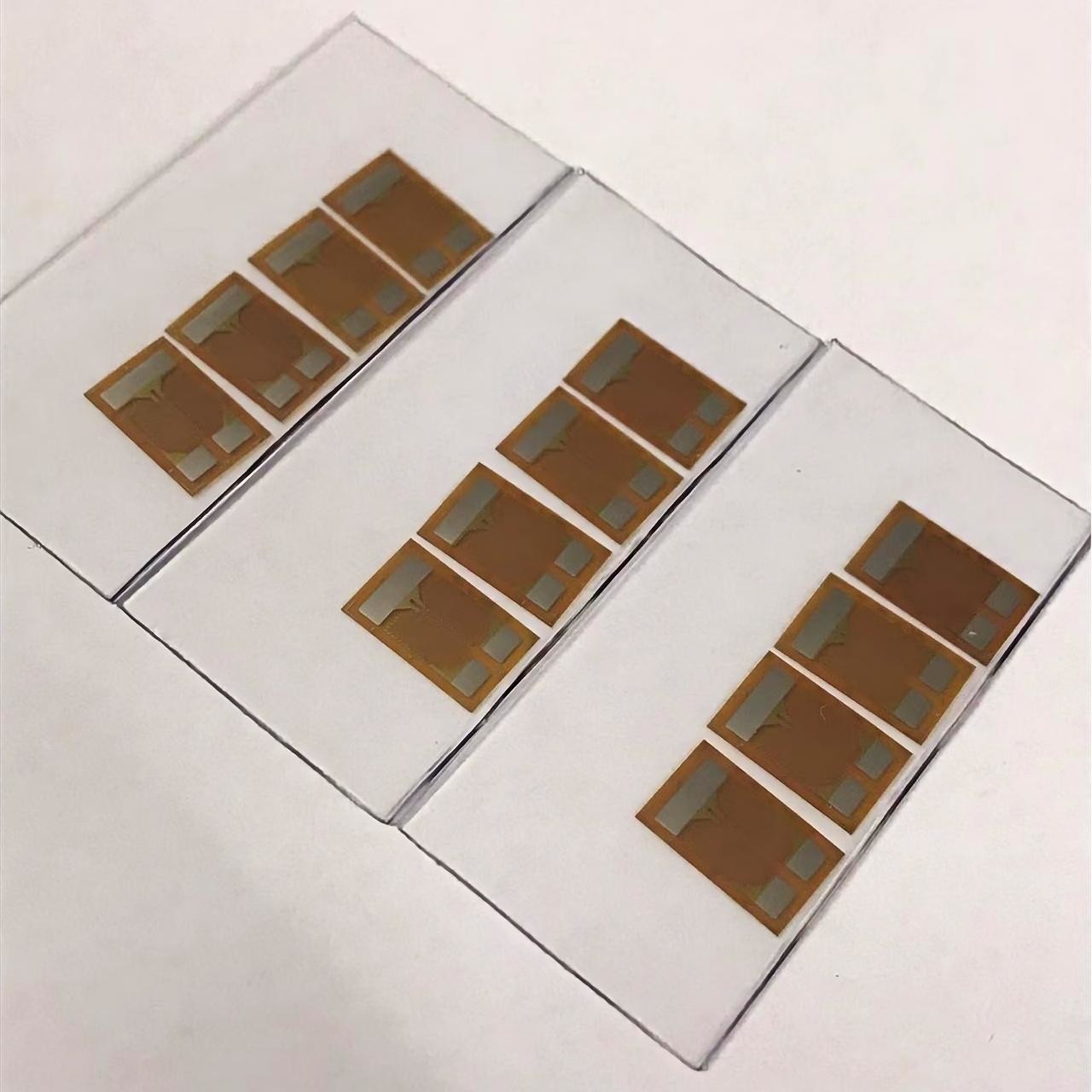

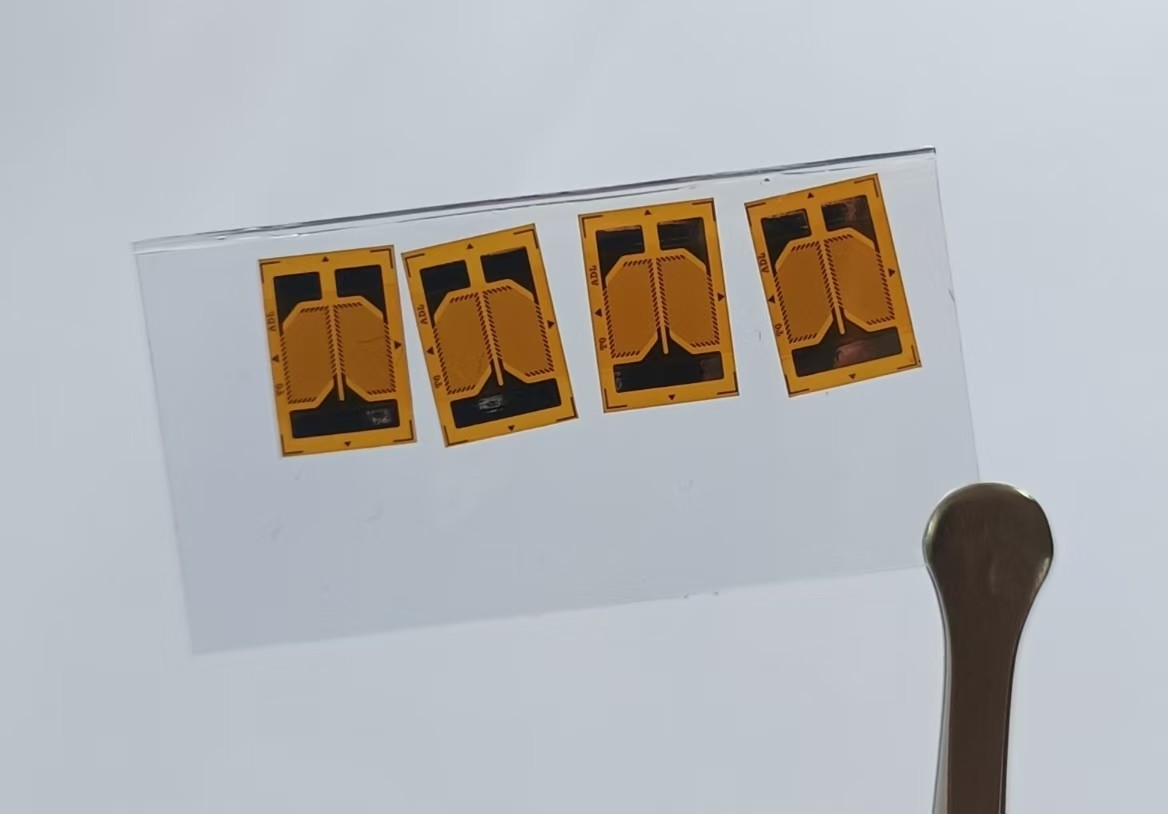

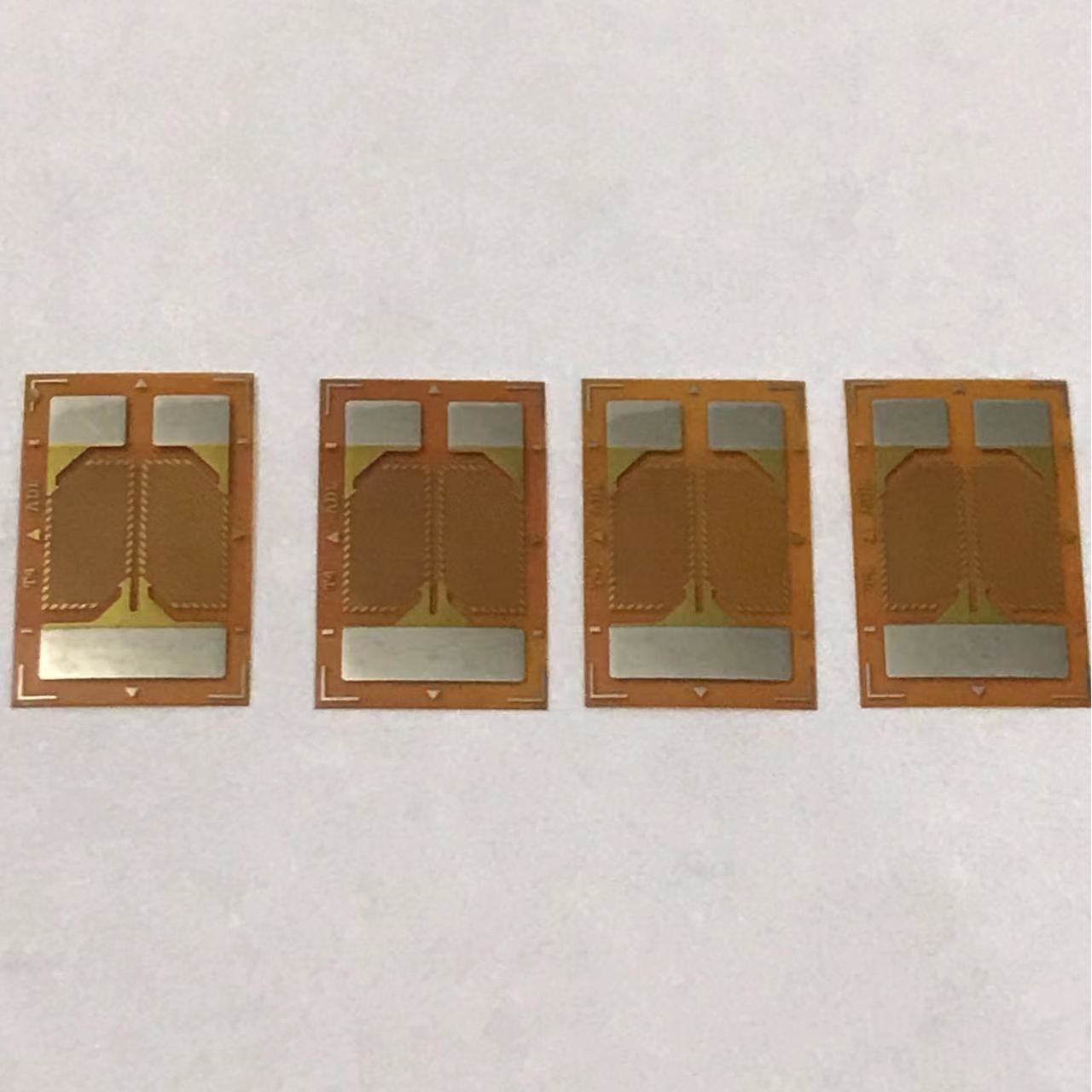

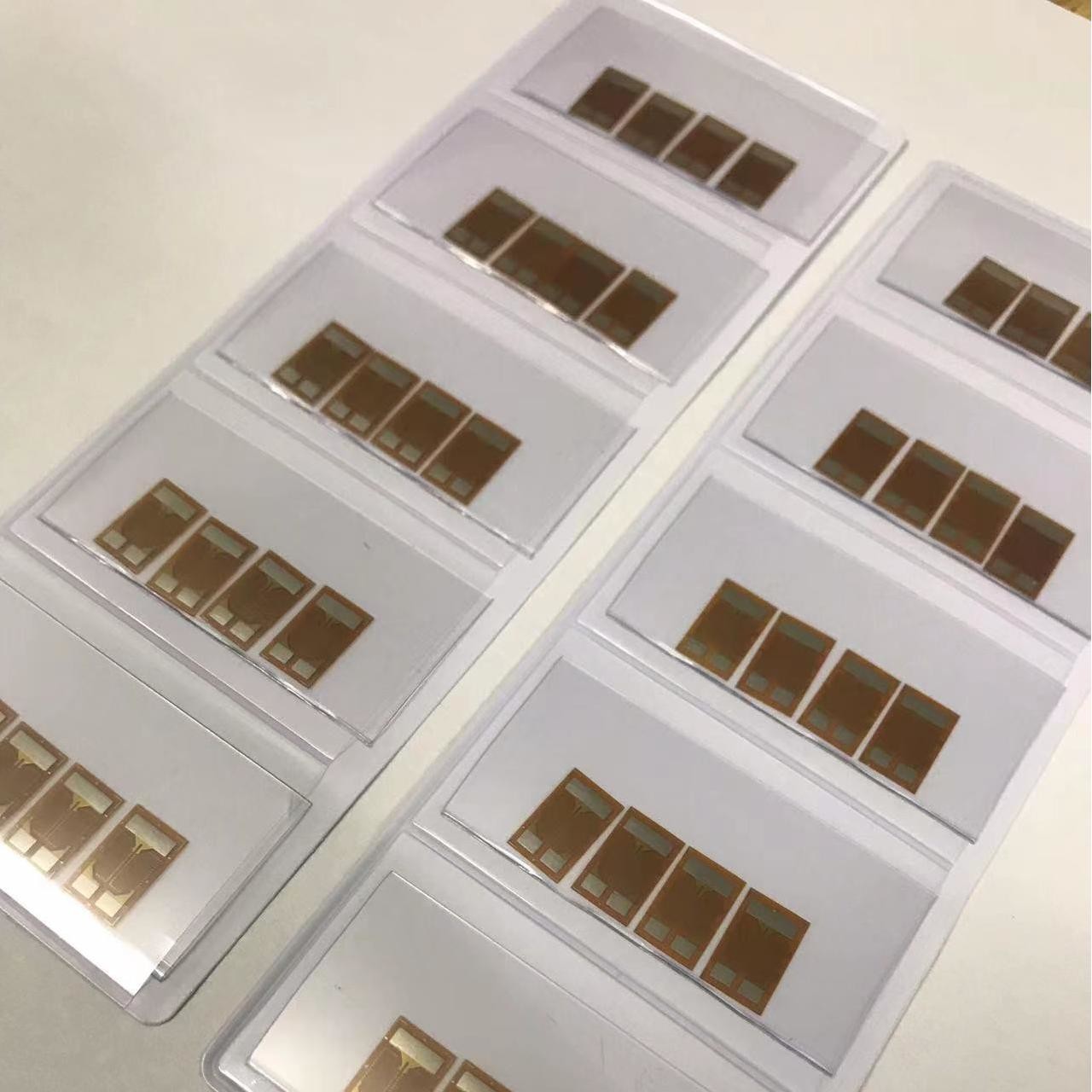

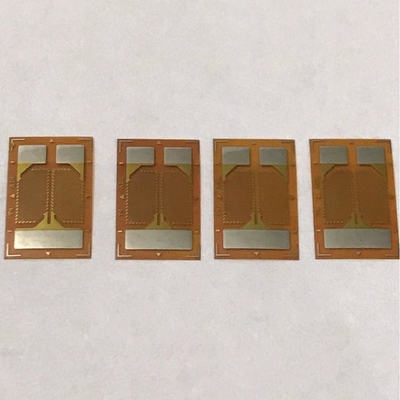

Medidores de tensão de folha de cisalhamento de meio ponte de 350 Ohms série HA
Descrição do produto:
Os nossos medidores de tensão de folha são concebidos para medir com precisão e sensibilidade as alterações de micro pressão.Os tensômetros lineares são feitos de materiais de alta qualidade para garantir a estabilidade a longo prazo e desempenho confiável.
O medidor de tensão em folha da série EB-A é um medidor de tensão de meia ponte que é adequado para uso em várias aplicações de sensores de células de carga.Este sensor de micro pressão é perfeito para uso em ambientes difíceis e condições extremas.
Uma das principais características do nosso produto Foil Strain Gauge é a sua histerese de ± 0,05% Full Scale.tornando-se uma escolha popular para aplicações de sensores de células de carga.
Se você precisa de um sensor de micro pressão para testes de laboratório ou aplicações industriais, o nosso produto Foil Strain Gauge é uma escolha versátil e confiável.e estabilidade a longo prazo, pode confiar nos nossos tensômetros lineares para fornecer resultados precisos sempre.
Características:
- Nome do produto: Depressor de folha
- Hysteresis: ± 0,05% em escala completa
- Material transportador: aldeído fenólico/ poliimida/ epoxi
- Material: aço ou liga de alumínio
- Faixa de medição: 0-1000 Microstrain
- Serviço: Personalizado
Aplicações:
Os tensiômetros de meia ponte, que são um tipo de tensiômetro de folha, são fabricados com um material transportador de aldeído fenólico, poliimida ou epóxi.Estes materiais proporcionam excelente flexibilidade e durabilidadeO intervalo de temperatura operacional de -20°C+80°C garante que os tensômetros possam ser utilizados em uma grande variedade de ambientes.
A série HA de medidores de tensão de folha é ideal para uso em uma variedade de aplicações.Também são adequados para utilização na indústria automóvel, onde podem ser utilizados para medir as forças exercidas sobre os vários componentes de um veículo.
Outras aplicações para estes tensímetros incluem a utilização na indústria aeroespacial, onde podem ser utilizados para medir a tensão nas asas das aeronaves, bem como na indústria médica,onde podem ser utilizados para medir a força exercida sobre os membros protéticos.
A versatilidade e precisão da série HA de medidores de tensão de folha da Top Sensor tornam-nos um componente essencial na criação de sensores de célula de carga.A sua capacidade de medir com precisão as mudanças de força, peso e pressão os tornam ideais para utilização numa grande variedade de indústrias e aplicações.
Modelo: série HA
Este calibre utiliza folhas de liga de 0,003 a 0,007 mm
O seu suporte é feito de resina epóxi com uma espessura de 0,03 mm, que apresenta um excelente isolamento elétrico e desempenho.
O fundo é codificado por cores para a distinção do objeto
Material de amostra para autocompensação de temperatura.
Temperatura operacional -20°+80°C, Intervalo de compensação de temperatura +10°+80°C
Especificações:
| Modelo |
Tamanho da grade
(mm) |
Tamanho da base (mm) |
Distância da grade (mm) |
| BF ((BA/BE) 350-2HA |
2.0x3.7 |
9.0x5.6 |
/ |
| BF ((BA/BE) 350-3HA |
2.8x5.5 |
9.7x6.7 |
/ |
| BF ((BA/BE) 350-4HA |
3.7x6.4 |
8.5x7.4 |
/ |
| BF ((BA/BE) 650-3HA |
2.8x4.7 |
8.8x5.7 |
/ |
| BF(BA/BE) 1000-3HA |
2.8x5.5 |
9.7x6.7 |
/ |
| BF ((BA/BE) 1000-4HA |
3.8x6.4 |
8.5x7.4 |
/ |
Parâmetros técnicos:
| Material de base |
Fenolicos Epoxi |
|
MeasuMaterial de grelha de anel
|
Constanteum
|
|
Resistência
|
O erro do valor padrão
|
Ó
|
350 ± 10Ω
|
| Desvio do valor médio |
Ó |
≤ 0,5Ω |
|
Temperatura de utilização
|
/ |
(-30°C- +80°C)
|
|
Sensibilidade(Fator de indicador)
|
/ |
2.0± 1%
|
|
Máximo Vrms
(Tensão máxima de alimentação da ponte permitida)
|
/ |
8 volts
|
|
Potência térmica
|
Coefficiente
|
um/m/°C
|
≤ 2
|
|
Dispersão média
|
± mm/m
|
≤ 30
|
| Resistência ao isolamento à temperatura ambiente |
MÓ |
10000 |
| Temperatura de quarto tensão final(Límite de tensão) |
um/m |
20000 |
|
Histerese mecânica
|
um/m
|
1.2
|
|
Vida de fadiga
|
/ |
≥107
|
|
Código de mergulho
|
Aço ligado/aço inoxidável
|
