Full Bridge Resistant Strain Gauge with Solder Points

Full Bridge Resistant Strain Gauge with Solder Points
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Histerese: ± 0,05%
Faixa de medição: 0-1000 Microstrain
Temperatura operacional: -20°C+80°C
Uso: sensor da pilha de carga
Material transportador: Aldeído fenólico/Polimida/Epoxi
Recurso: Sensor de micro pressão
Material: Folha de metal
Rastejar: ±0,05% Escala completa
Tipo: Medidor de tensão de resistência
Fio de chumbo: 3 fios, com comprimento de 1 m
Resistência: 350,500, 1000 Ohm
Serviço: personalizado
Modelo: Série EB
Temperatura de trabalho: -20 ̊+80°C,
Para o material: Aço ou liga de alumínio
Material base: Aldeído fenólico/Polimida/Epoxi
Destacar:

full bridge strain gauge with solder points

,

foil strain gauge with solder connections

,

resistant strain gauge full bridge type
Informação básica
Lugar de origem: CHINA
Marca: Top Sensor
Número do modelo: Série EB
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa de caixa
Descrição de produto

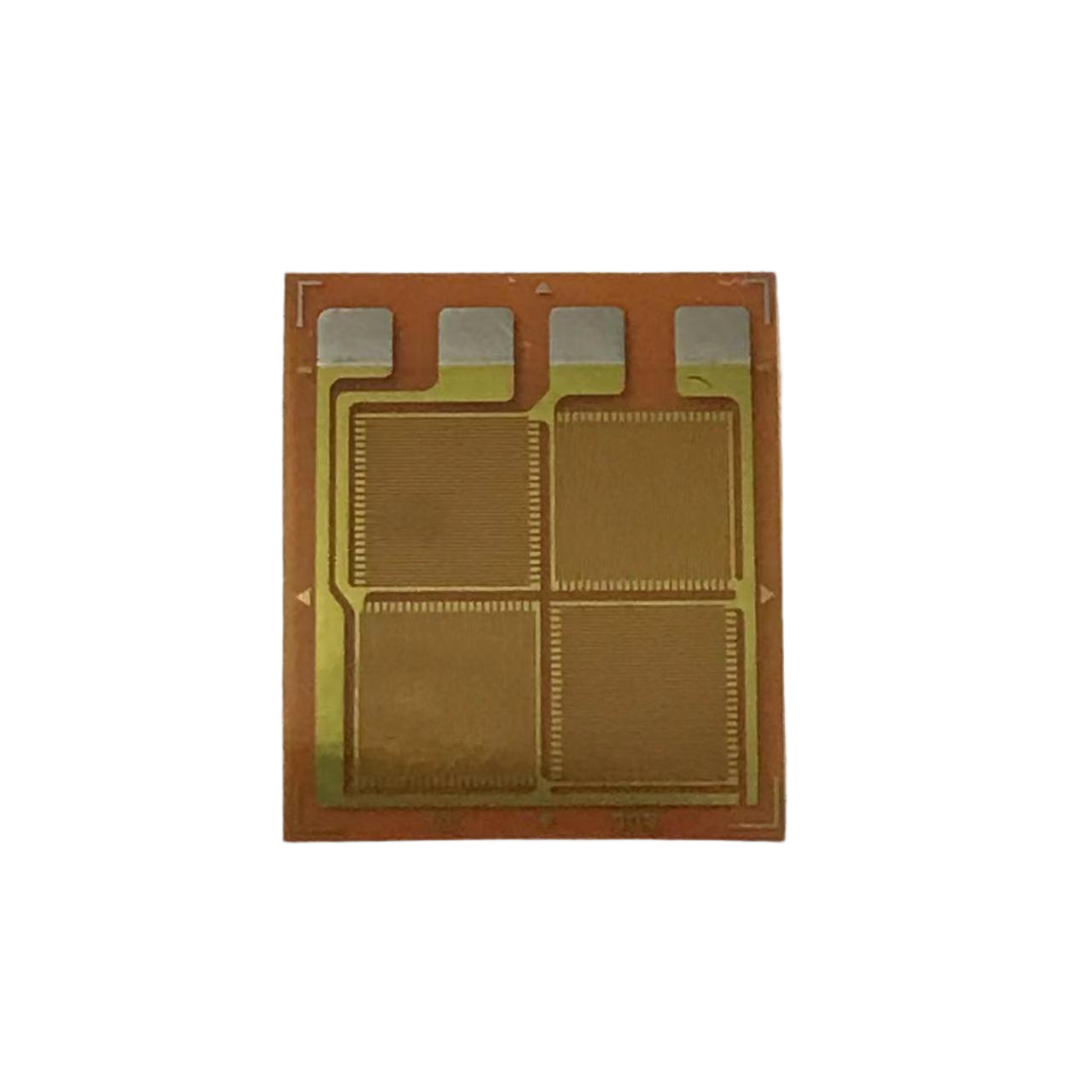

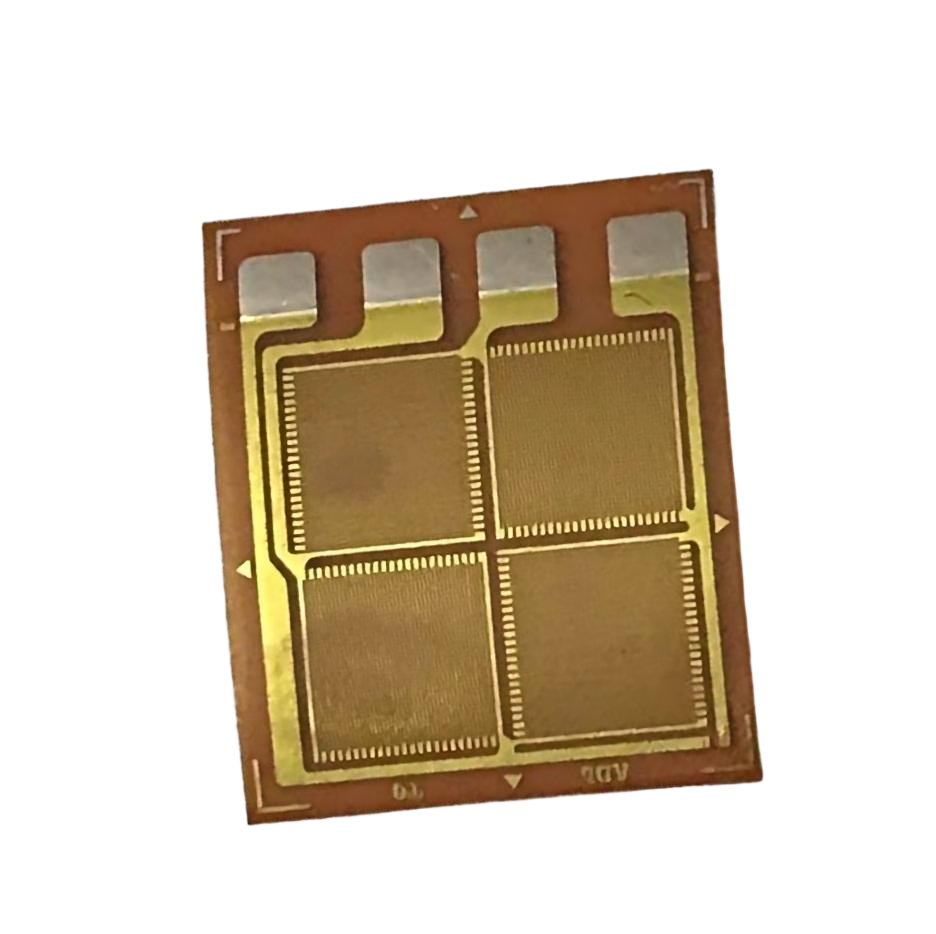

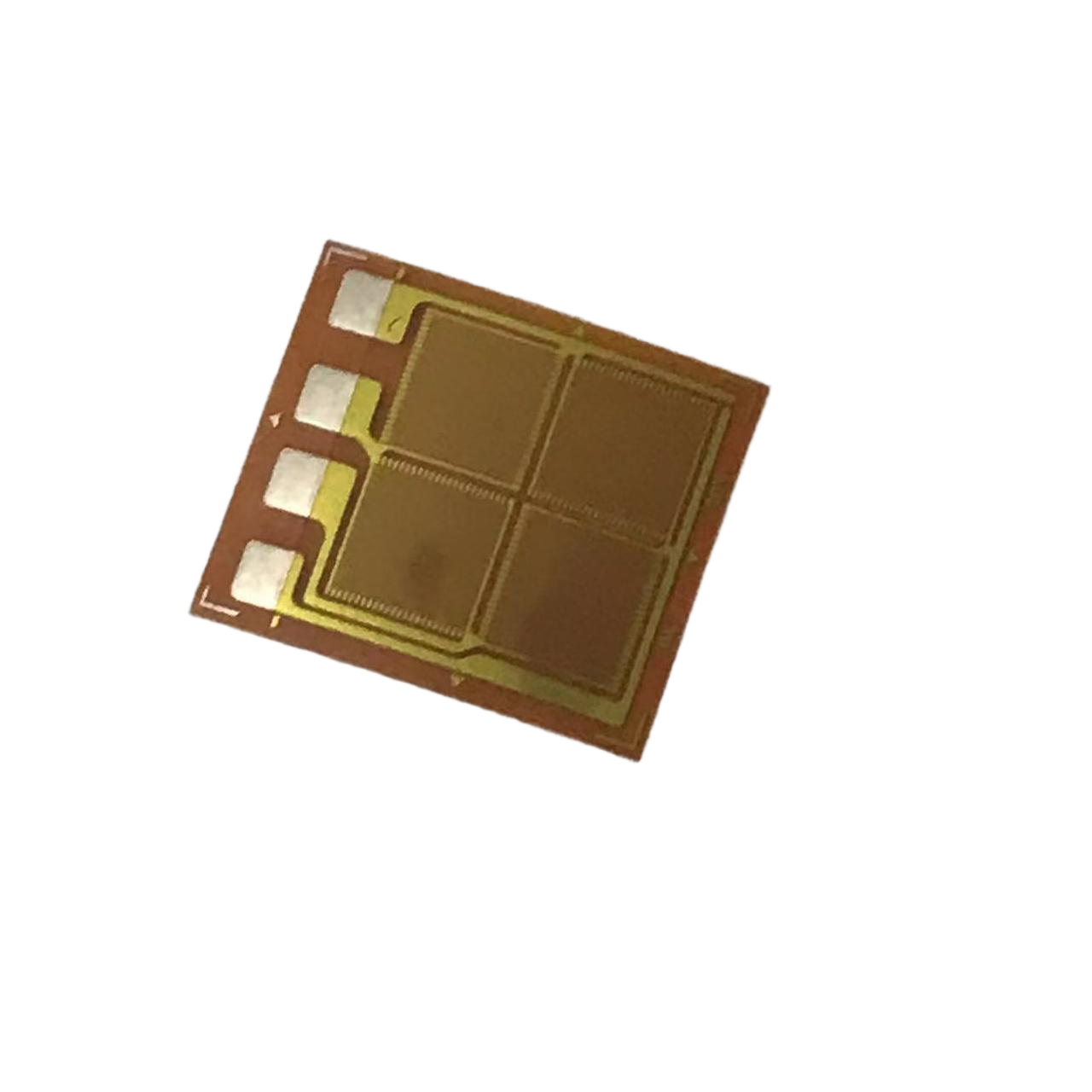

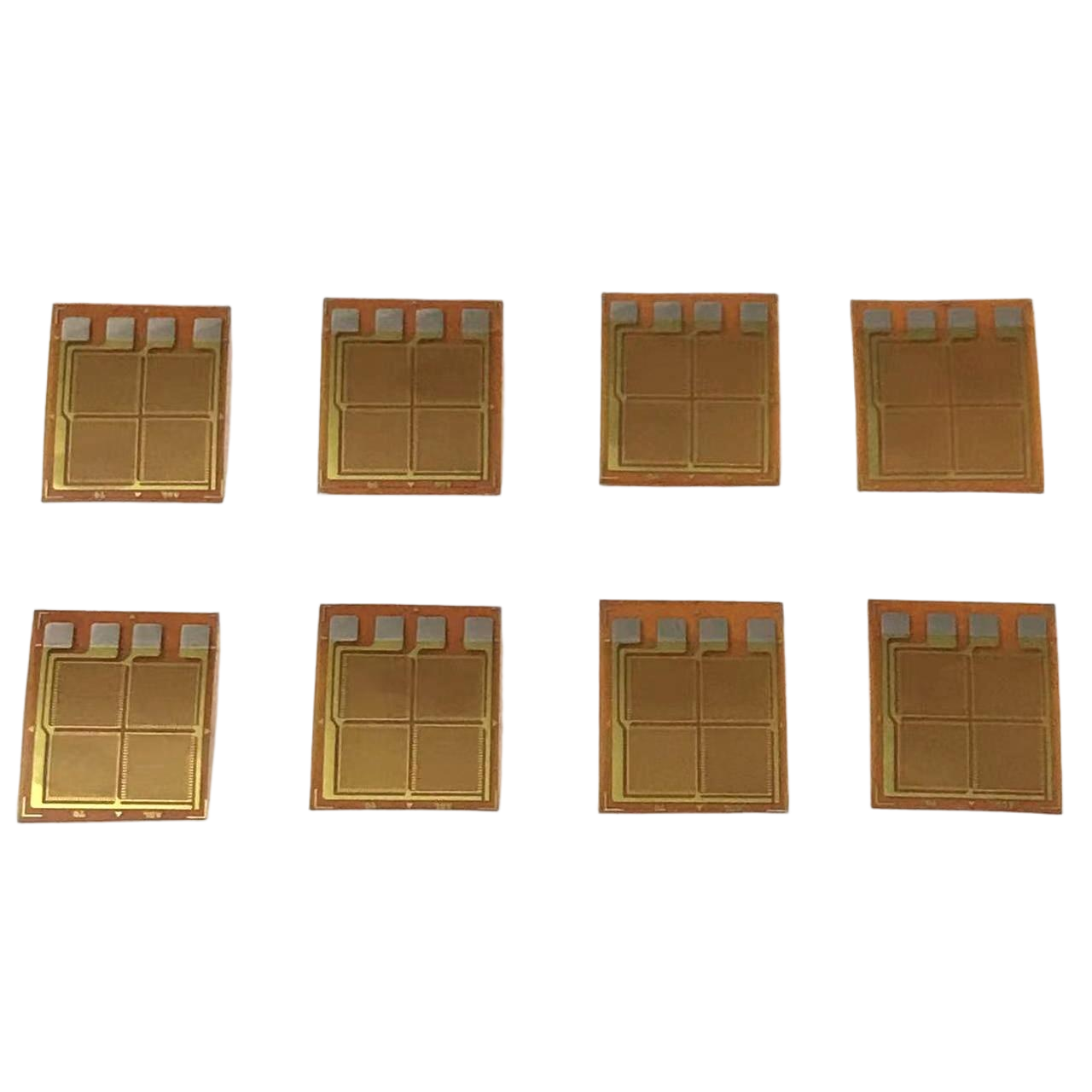

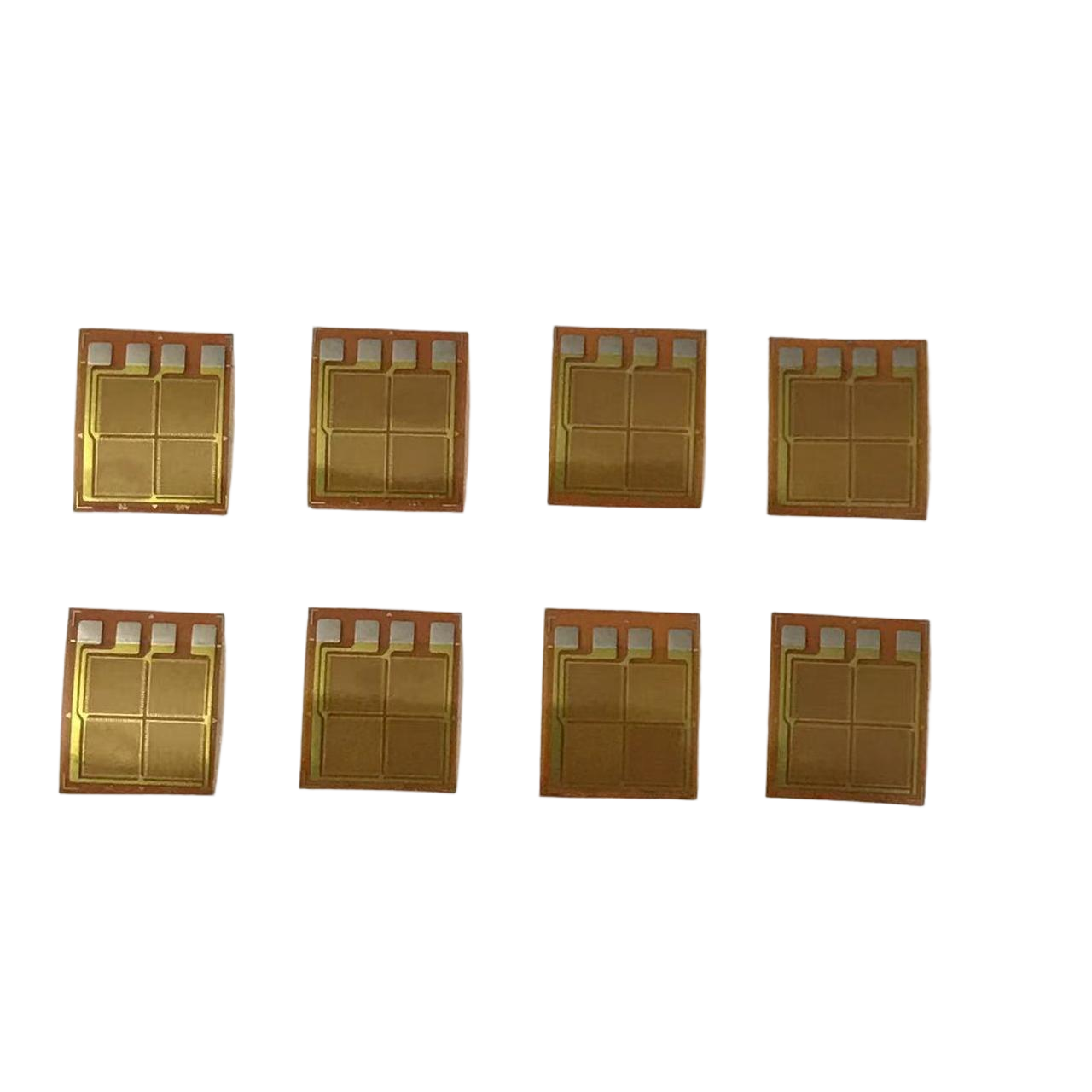

Full Bridge Resistant Strain Gauge with Solder Points

Model: EB-A series

Product Description:

A full-bridge strain gauge is a high-performance sensor configuration that uses four active strain gauges wired into a Wheatstone bridge circuit All four gauges are bonded to the test object, which maximizes measurement sensitivity and provides superior compensation for thermal effects and extraneous loads compared to quarter- and half-bridge setups.

Features:

  • Product Name: Foil Strain Gauge
  • Grid number: 4
  • Hysteresis: ±0.05% Full Scale
  • Material: Steel or Alloy Aluminum
  • Measurement Range: 0-1000 Microstrain
  • Service: Custom design on carrier size, grid dimension
  • Carrier Material: Imported Phenolic Aldehyde/Polyimide/Epoxy
  • Measuring Material: Foil(nickel copper alloy, Constantan or Karma)
  • Resistance: 350,500,1000 Ohm
  • Operational temperature －20～＋80℃, Temperature compensation range ＋10～＋80℃

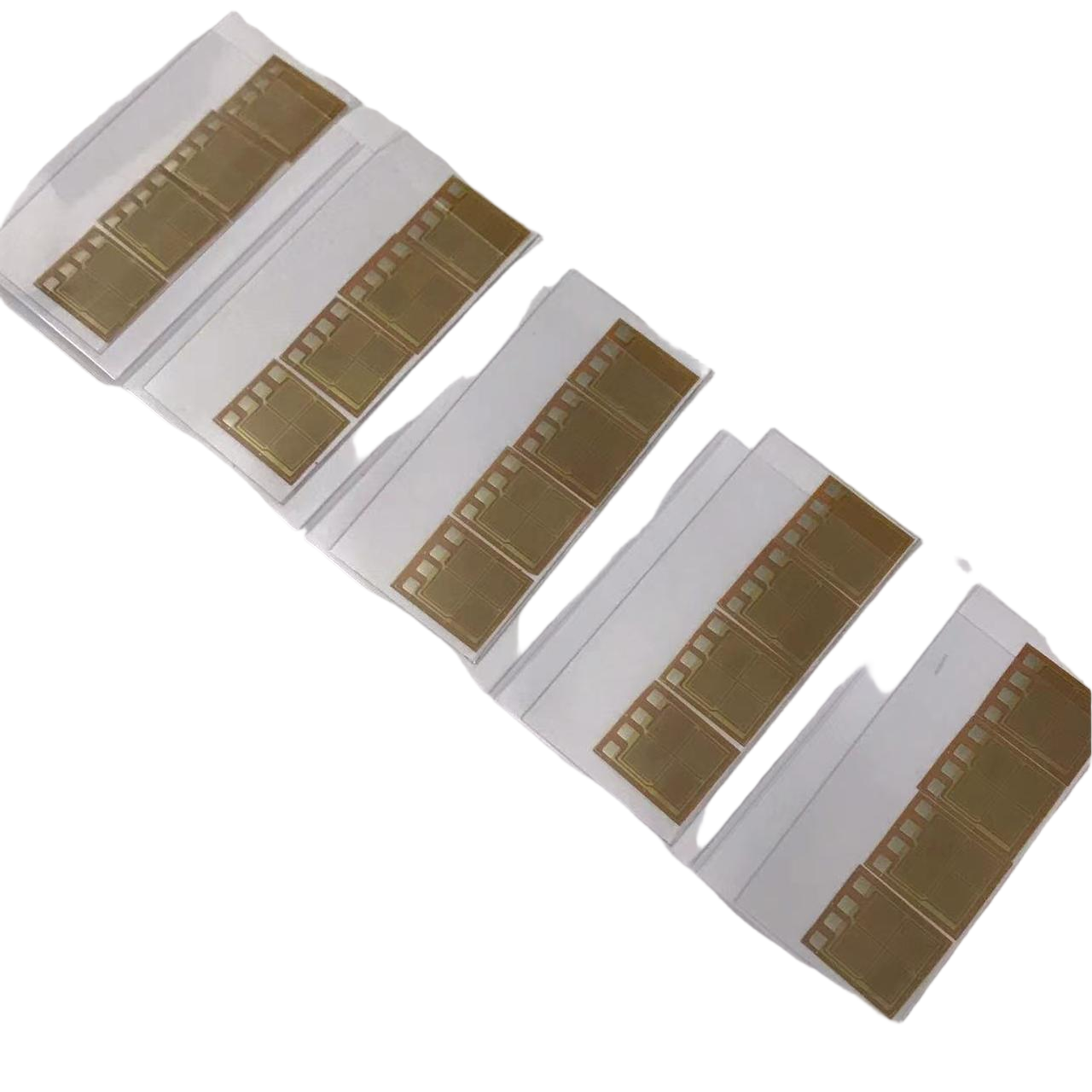

  • Each package 40 pcs, can be soldered copper wire, good performance
  • Three (3) to Five (5) solder points



Dimension:


Model Measuring Grid Size (mm) Carrier Size (mm)
BF350-3EB-A 2.25×2.65 9.2×7.7
ZF1000-3EB-A 2.25×2.65 9.2×7.7

Note: Other models and sizes are available according to customer request







Full Bridge Resistant Strain Gauge with Solder Points 0

Customization: carrier size, grid dimension, resistance
